Aká je strihová stratégia pre komplexné tvary v mikro frézovaní CNC?

V oblasti presnej výroby sa CNC mikro frézovanie objavilo ako základná technológia, ktorá umožnila vytváranie zložitých komponentov s vysokou presnosťou a opakovateľnosťou. Ako popredný dodávateľ mikro frézovania CNC som bol svedkom z prvej ruky výzvy a príležitosti, ktoré predstavujú rezanie zložitých tvarov. V tomto blogovom príspevku sa ponorím do strihových stratégií používaných v mikro frézovaní CNC pre komplexné tvary, skúmam techniky, úvahy a osvedčené postupy, ktoré zabezpečujú optimálne výsledky.

Pochopenie výziev zložitých tvarov pri mikro frézovaní CNC

Komplexné tvary v mikro frézovaní CNC predstavujú jedinečné výzvy v dôsledku ich zložitých geometrií, tesných tolerancií a často malých veľkostí funkcií. Tieto tvary môžu zahŕňať povrchy voľného tvaru, zložité obrysy a mikroštruktúry, ktoré vyžadujú presné obrábanie na dosiahnutie požadovanej funkčnosti a estetiky. Výzvy možno rozdeliť do niekoľkých kľúčových oblastí:

• Plánovanie dráhy nástroja:Navrhovanie efektívnej dráhy nástroja, ktorá dokáže navigovať v zložitej geometrii a zároveň minimalizovať opotrebenie nástroja a maximalizácia rýchlosti odstraňovania materiálu je rozhodujúca. Path nástrojov musí zodpovedať faktorom, ako sú prístup k nástrojom, smer rezania a vzdialenosť krokov, aby sa zabezpečilo hladké a presné obrábanie.
• Výber nástroja:Výber správnych rezných nástrojov pre konkrétny materiál a geometriu je nevyhnutné. Nástroje na mikro frézovanie sa dodávajú v rôznych tvaroch, veľkostiach a povlakoch, z ktorých každý je navrhnutý pre rôzne aplikácie. Výber vhodného nástroja môže významne ovplyvniť kvalitu strihu, životnosť nástroja a celkovú účinnosť obrábania.
• Materiálne úvahy:Rôzne materiály majú rôzne vlastnosti obrábania, ako je tvrdosť, ťažnosť a tepelná vodivosť. Pochopenie týchto vlastností je rozhodujúce pre výber optimálnych parametrov rezania, ako je rezanie rýchlosti, rýchlosť posuvu a hĺbka rezu, aby sa dosiahla požadovaná povrchová povrchová úprava a rozmerová presnosť.
• Vibrácie a deformácia:Komplexné tvary môžu vyvolať vibrácie a vychýlenie v reznom nástroji a obrobku, čo môže viesť k slabým povrchovým povrchom, rozmerným chybám a dokonca k zlomeniu nástroja. Minimalizácia týchto účinkov si vyžaduje dôkladné zváženie nastavenia obrábania vrátane použitia tuhých svietidiel, správneho upínania nástrojov a optimalizovaných parametrov rezania.

Stratégie rezania zložitých tvarov

Na prekonanie problémov spojených s rezaním komplexných tvarov pri mikro frézovaní CNC sa môže použiť niekoľko stratégií rezania. Tieto stratégie sú navrhnuté tak, aby optimalizovali proces obrábania, zlepšili povrchovú úpravu a predĺžili životnosť nástroja. Tu sú niektoré z najbežnejšie používaných strihových stratégií:

Adaptívne obrábanie

Adaptívne obrábanie je dynamická rezacia stratégia, ktorá upravuje parametre rezania v reálnom čase na základe skutočných podmienok obrábania. Táto stratégia využíva senzory a systémy regulácie spätnej väzby na monitorovanie rezných síl, opotrebenia nástroja a podmienok obrobku a podľa toho upravuje rýchlosť rezania, rýchlosť posuvu a hĺbku strihu. Adaptívne obrábanie môže významne zlepšiť účinnosť a kvalitu procesu obrábania, najmä pre zložité tvary s rôznymi vlastnosťami materiálu a geometrie.

Vysokorýchlostné obrábanie

Vysokorýchlostné obrábanie (HSM) je strihacia stratégia, ktorá využíva vysoké rýchlosti rezania a rýchlosti posuvu na dosiahnutie rýchleho odstránenia materiálu. HSM môže skrátiť čas obrábania, zlepšiť povrchovú úpravu a minimalizovať opotrebenie nástroja. Vyžaduje si však špecializované strihacie nástroje, vysoko výkonné CNC stroje a starostlivú optimalizáciu parametrov rezania, aby sa zabezpečilo stabilné a presné obrábanie.

Trikoidné mletie

Troidálne frézovanie je rezacia stratégia, ktorá na odstránenie materiálu používa kruhovú alebo eliptickú dráhu nástroja. Táto stratégia je obzvlášť účinná pri obrábaní komplexných tvarov s hlbokými vreckami alebo úzkymi štrbinami, pretože umožňuje nástroju udržiavať neustále zapojenie sa do materiálu, znižuje rezné sily a minimalizuje opotrebenie nástroja. Troidálne mletie môže tiež zlepšiť povrchovú úpravu a rozmerovú presnosť opracovanej časti.

Vyliezť mletie verzus konvenčné mletie

Mletie stúpania a konvenčné mletie sú dve základné stratégie rezania, ktoré sa líšia v smere reznej sily vzhľadom na smer kŕmenia. Pri mletí stúpania je rezná sila nasmerovaná smerom k prívodu, zatiaľ čo pri konvenčnom mletí je rezná sila nasmerovaná proti krmiva. Mletie stúpania vo všeobecnosti vedie k lepšej povrchovej úprave, dlhšej životnosti nástroja a nižším rezným silám, vďaka čomu je preferovanou stratégiou pre väčšinu aplikácií mikro frézovania CNC.

Úvahy o výbere nástroja

Výber správnych rezných nástrojov je rozhodujúci pre dosiahnutie optimálnych výsledkov pri mikro frézovaní komplexných tvarov CNC. Tu je niekoľko kľúčových úvah pri výbere nástrojov na rezanie:

• Geometria nástrojov:Geometria rezného nástroja, ako je počet flautov, uhol špirály a polomer škrtov, môže výrazne ovplyvniť výkon rezania. V prípade komplexných tvarov sa často uprednostňujú nástroje s malým polomerom reznej hrany a vysokým uhlom špirály, pretože môžu poskytnúť lepší prístup k tesným rohom a vytvárať hladší povrch povrchu.
• Materiál nástrojov a povlaky:Materiál a povlaky nástroja na rezanie môžu ovplyvniť jeho tvrdosť, odolnosť proti opotrebeniu a tepelnú vodivosť. Na obrábanie tvrdých materiálov, ako je titán a nehrdzavejúca oceľ, sa odporúčajú náradie vyrobené z karbidu alebo keramických materiálov s vhodnými povlakmi.
• Veľkosť nástroja:Veľkosť rezného nástroja by sa mala zvoliť na základe veľkosti a zložitosti opracovaného tvaru. Menšie nástroje sa všeobecne používajú na obrábanie zložitých funkcií a tesných tolerancií, zatiaľ čo väčšie nástroje môžu byť použité na drsné operácie a odstraňovanie veľkého množstva materiálu.

Osvedčené postupy pre CNC mikro frézovanie komplexných tvarov

Okrem použitia správnych stratégií rezania a výberu vhodných rezných nástrojov existuje niekoľko osvedčených postupov, ktoré môžu pomôcť zaistiť úspešné CNC mikro frézovanie komplexných tvarov:

• Správne vybavenie obrobku:Bezpečné prispôsobenie obrobku je nevyhnutné na minimalizáciu vibrácií a deformácií počas obrábania. Prípravok by mal byť navrhnutý tak, aby poskytoval maximálnu podporu a stabilitu a zároveň umožnil ľahký prístup k nástroju na rezanie.
• Optimalizované parametre rezania:Parametre rezania, ako napríklad rýchlosť rezania, rýchlosť posuvu a hĺbka rezu, by sa mali optimalizovať na základe materiálu, nástroja a geometrie opracovanej časti. Použitie správnych rezacích parametrov môže zlepšiť povrchovú úpravu, znížiť opotrebenie nástrojov a zvýšiť účinnosť obrábania.
• Pravidelná kontrola a výmena nástrojov:Pravidelná kontrola rezných nástrojov na opotrebenie a poškodenie je rozhodujúce pre zabezpečenie konzistentnej kvality obrábania. Opustené alebo poškodené nástroje by sa mali okamžite vymeniť, aby sa zabránilo slabému povrchovému povrchu, rozmerným chybám a rozbitiu nástrojov.
• Chladivo a mazanie:Použitie vhodnej chladiacej kvapaliny a mazania môže pomôcť znížiť rezné sily, zlepšiť povrchovú úpravu a predĺžiť životnosť nástroja. Chladivo by sa malo zvoliť na základe opracovaného materiálu a podmienok rezania.

Záver

Rezanie komplexných tvarov v mikro frézovaní CNC vyžaduje kombináciu pokročilých stratégií rezania, správneho výberu nástrojov a starostlivého zváženia procesu obrábania. Pochopením problémov spojených s komplexnými tvarmi a implementáciou osvedčených postupov uvedených v tomto blogovom príspevku môžu výrobcovia dosiahnuť kvalitné výsledky a zlepšiť svoju konkurencieschopnosť na trhu.

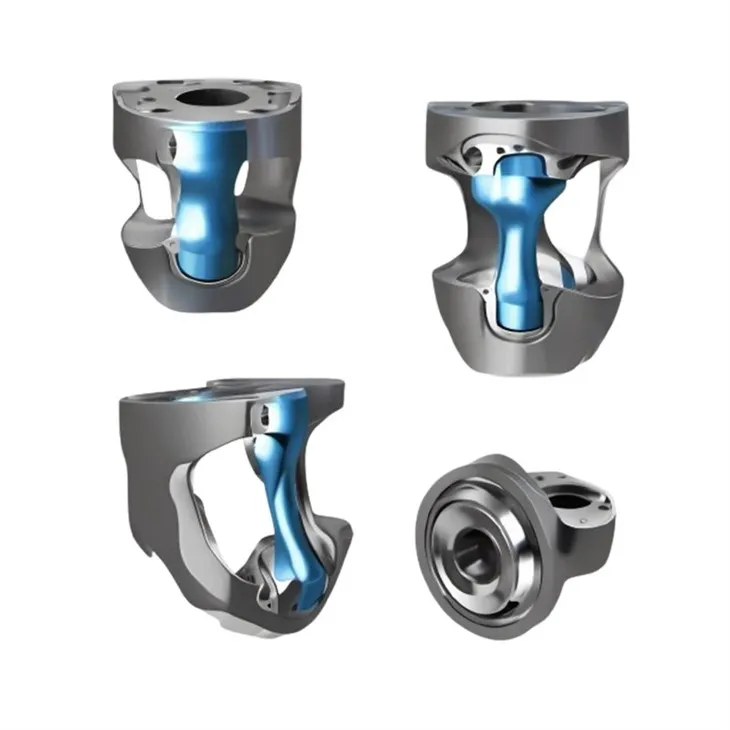

Ako dodávateľ mikro frézovania CNC máme odborné znalosti a skúsenosti, ktoré poskytujú prispôsobené riešenia na rezanie komplexných tvarov. Či potrebujeteVýmena kolena artritídy,Vojenské dielyaleboCNC na rezanie kovu, môžeme vám pomôcť dosiahnuť vaše ciele. Kontaktujte nás ešte dnes a prediskutujte svoje požiadavky na projekt a dozvedieť sa viac o našich službách mikro frézovania CNC.

Odkazy

• Smith, J. (2018). Príručka pre obrábanie CNC. Industrial Press Inc.
• Dornfeld, D., Minis, I., & Takeuchi, Y. (2007). Mikroprodukovanie: Veda a technológia. Springer.
• König, W. a Aurich, JC (2010). Mikro výrobné inžinierstvo: základy mikrotechnológie. Springer.
