Aká je úloha CAD/CAM pri CNC frézovaní?

Ako dodávateľ CNC frézovacích služieb som bol svedkom transformačnej sily CAD/CAM technológie vo výrobnom priemysle. V tomto blogovom príspevku preskúmam kľúčovú úlohu CAD/CAM pri CNC frézovaní a rozoberiem, ako zvyšuje efektivitu, presnosť a flexibilitu vo výrobnom procese.

Pochopenie CAD a CAM

Predtým, ako sa ponoríme do ich úlohy v CNC frézovaní, stručne definujme CAD a CAM. CAD, alebo Computer-Aided Design, je použitie počítačového softvéru na vytvorenie, úpravu, analýzu alebo optimalizáciu dizajnu. Umožňuje dizajnérom vytvárať detailné 2D alebo 3D modely dielov a produktov, čo im umožňuje vizualizovať finálny produkt a vykonať potrebné úpravy pred výrobou.

Na druhej strane, CAM, alebo Computer-Aided Manufacturing, zahŕňa použitie počítačového softvéru na riadenie obrábacích strojov a automatizáciu výrobného procesu. CAM softvér prevezme dizajn vytvorený v CAD a vygeneruje súbor inštrukcií, známych ako G-kód, ktorým CNC fréza rozumie a dokáže ich vykonať.

Úloha CAD v CNC frézovaní

Tvorba dizajnu a vizualizácia

Jednou z hlavných úloh CAD pri CNC frézovaní je vytváranie detailných a presných návrhov. Pomocou softvéru CAD môžu dizajnéri ľahko vytvárať zložité geometrie, ktoré by bolo ťažké alebo nemožné dosiahnuť ručne. Môžu tiež vizualizovať dizajn z rôznych uhlov, čo uľahčuje identifikáciu potenciálnych problémov alebo oblastí na zlepšenie.

Povedzme napríklad, že navrhujete zákazkovú časť pre klienta. Pomocou softvéru CAD môžete vytvoriť 3D model dielu, pridať rozmery a tolerancie a simulovať, ako bude fungovať v konečnom produkte. To vám umožňuje zabezpečiť, aby návrh spĺňal špecifikácie a požiadavky klienta pred prechodom do fázy výroby.

Modifikácia a optimalizácia dizajnu

CAD tiež umožňuje jednoduchú úpravu a optimalizáciu návrhov. Ak klient požaduje zmeny pôvodného návrhu, môžete rýchlo vykonať potrebné úpravy v softvéri CAD bez toho, aby ste museli začínať od začiatku. To šetrí čas a znižuje náklady spojené s prepracovaním.

Okrem toho je možné použiť softvér CAD na optimalizáciu návrhu z hľadiska výroby. Analýzou návrhu môže softvér navrhnúť spôsoby, ako znížiť plytvanie materiálom, zlepšiť efektivitu obrábania a zvýšiť celkovú kvalitu konečného produktu. Napríklad môže odporučiť najvhodnejšie dráhy nástroja a rezné stratégie na minimalizáciu času obrábania a zlepšenie kvality povrchu.

Zdieľanie dizajnu a spolupráca

CAD softvér umožňuje bezproblémové zdieľanie a spoluprácu medzi dizajnérmi, inžiniermi a výrobcami. Vďaka možnosti ukladať návrhy v digitálnom formáte je ľahké ich zdieľať s členmi tímu, klientmi alebo dodávateľmi bez ohľadu na ich umiestnenie. To uľahčuje efektívnu komunikáciu a zabezpečuje, že všetci zapojení do projektu sú na rovnakej vlne.

Ak napríklad pracujete na projekte s tímom inžinierov v rôznych krajinách, môžete nahrať návrh CAD na cloudovú platformu a umožniť im prístup a kontrolu v reálnom čase. Potom môžu poskytnúť spätnú väzbu a návrhy priamo na dizajn, čím sa eliminuje potreba zdĺhavej výmeny e-mailov alebo osobných stretnutí.

Úloha CAM v CNC frézovaní

Generovanie dráhy nástroja

Jednou z najdôležitejších úloh CAM pri CNC frézovaní je generovanie dráhy nástroja. CAM softvér používa 3D model vytvorený v CAD a generuje súbor dráh nástroja, ktoré definujú, ako bude CNC frézka rezať materiál. Tieto dráhy nástroja určujú rýchlosť, rýchlosť posuvu a smer rezného nástroja, ako aj hĺbku rezu.

Proces generovania dráhy nástroja zahŕňa niekoľko krokov, vrátane definovania operácií obrábania (ako je hrubovanie, dokončovanie a vŕtanie), výberu vhodných rezných nástrojov a špecifikácie rezných parametrov. CAM softvér potom použije tieto informácie na výpočet optimálnych dráh nástroja, ktoré minimalizujú čas obrábania a zabezpečia najvyššiu kvalitu finálneho produktu.

Simulácia a overenie

Pred odoslaním G-kódu do CNC frézky je nevyhnutné simulovať a overiť dráhy nástroja, aby ste sa uistili, že sú bezpečné a efektívne. Softvér CAM vám umožňuje simulovať proces obrábania vo virtuálnom prostredí, pričom vám presne ukáže, ako sa bude rezný nástroj pohybovať a interagovať s materiálom.

Počas simulácie môžete skontrolovať potenciálne kolízie medzi rezným nástrojom a obrobkom, ako aj akékoľvek iné problémy, ktoré by mohli ovplyvniť kvalitu konečného produktu. Ak sa zistia nejaké problémy, pred spustením programu na skutočnom stroji môžete vykonať potrebné úpravy dráh nástroja alebo parametrov rezania.

Riadenie a automatizácia strojov

Po vygenerovaní a overení dráh nástroja ich CAM softvér prevedie do G-kódu, čo je programovací jazyk, ktorému CNC fréza rozumie. G-kód obsahuje pokyny pre stroj, ako je poloha, rýchlosť a smer rezného nástroja, ako aj akékoľvek ďalšie príkazy potrebné na vykonávanie operácií obrábania.

CNC frézka potom načíta G-kód a vykoná inštrukcie, pričom automaticky riadi pohyb rezného nástroja a obrobku. Táto automatizácia eliminuje potrebu manuálneho zásahu, znižuje riziko ľudskej chyby a zvyšuje efektivitu a presnosť výrobného procesu.

Výhody CAD/CAM v CNC frézovaní

Zvýšená účinnosť

Použitím technológie CAD/CAM môžu byť operácie CNC frézovania výrazne efektívnejšie. CAD softvér umožňuje rýchle a jednoduché vytváranie a úpravu dizajnu, zatiaľ čo softvér CAM automatizuje generovanie dráhy nástroja a procesy riadenia stroja. To skracuje čas potrebný na manuálne programovanie a nastavenie, čo umožňuje rýchlejšie časy obrátky výroby.

Napríklad v tradičnom procese obrábania môže manuálne programovanie CNC frézky trvať hodiny alebo dokonca dni. S CAD/CAM je možné rovnakú úlohu dokončiť za zlomok času, čo vám umožní prijať viac projektov a zvýšiť celkovú produktivitu.

Vylepšená presnosť a kvalita

Technológia CAD/CAM tiež umožňuje vyššiu úroveň presnosti a kvality pri CNC frézovaní. Schopnosť vytvárať podrobné 3D modely v CAD a generovať presné dráhy nástroja v CAM zaisťuje, že konečný produkt spĺňa presné špecifikácie a požadované tolerancie.

Simulačné a overovacie schopnosti softvéru CAM vám navyše umožňujú identifikovať a opraviť akékoľvek potenciálne problémy pred spustením programu na skutočnom stroji. To pomáha minimalizovať riziko chýb a defektov, čo vedie k vyššej kvalite konečného produktu.

Väčšia flexibilita

Technológia CAD/CAM poskytuje väčšiu flexibilitu pri CNC frézovacích operáciách. Vďaka možnosti ľahko upravovať návrhy a generovať nové dráhy nástroja sa môžete rýchlo prispôsobiť zmenám v požiadavkách zákazníkov alebo výrobných plánoch.

Napríklad, ak klient požaduje zmenu návrhu dielu na poslednú chvíľu, môžete vykonať potrebné úpravy v softvéri CAD a vygenerovať novú sadu dráh nástroja v CAM. To vám umožní prispôsobiť sa zmene bez toho, aby ste museli investovať do nového náradia alebo vybavenia.

Aplikácie v reálnom svete

Technológia CAD/CAM je široko používaná v rôznych priemyselných odvetviach vrátane letectva, automobilového priemyslu, medicíny a spotrebných produktov. V leteckom priemysle sa napríklad CAD/CAM používa na výrobu zložitých dielov a komponentov pre letecké motory, krídla a trupy lietadiel. Vysoká presnosť a kvalita požadovaná v leteckých aplikáciách robí z CAD/CAM nevyhnutný nástroj na zaistenie bezpečnosti a výkonu lietadiel.

V automobilovom priemysle sa CAD/CAM používa na navrhovanie a výrobu blokov motorov, komponentov prevodoviek a panelov karosérie. Schopnosť vytvárať podrobné 3D modely a simulovať proces obrábania umožňuje výrobcom automobilov optimalizovať dizajn z hľadiska výkonu, spotreby paliva a nákladov.

V lekárskom priemysle sa CAD/CAM používa na výrobu vlastných implantátov, protetiky a chirurgických nástrojov. Schopnosť vytvárať návrhy špecifické pre pacienta na základe CT skenov a iných lekárskych zobrazovacích údajov zaisťuje dokonalé prispôsobenie a zlepšuje výsledky pacientov.

Záver

Záverom možno povedať, že technológia CAD/CAM hrá kľúčovú úlohu pri CNC frézovaní, zvyšuje efektivitu, presnosť a flexibilitu vo výrobnom procese. Ako dodávateľ CNC frézovania sa spoliehame na CAD/CAM pri vytváraní vysokokvalitných dielov a produktov, ktoré spĺňajú presné špecifikácie a požiadavky našich klientov.

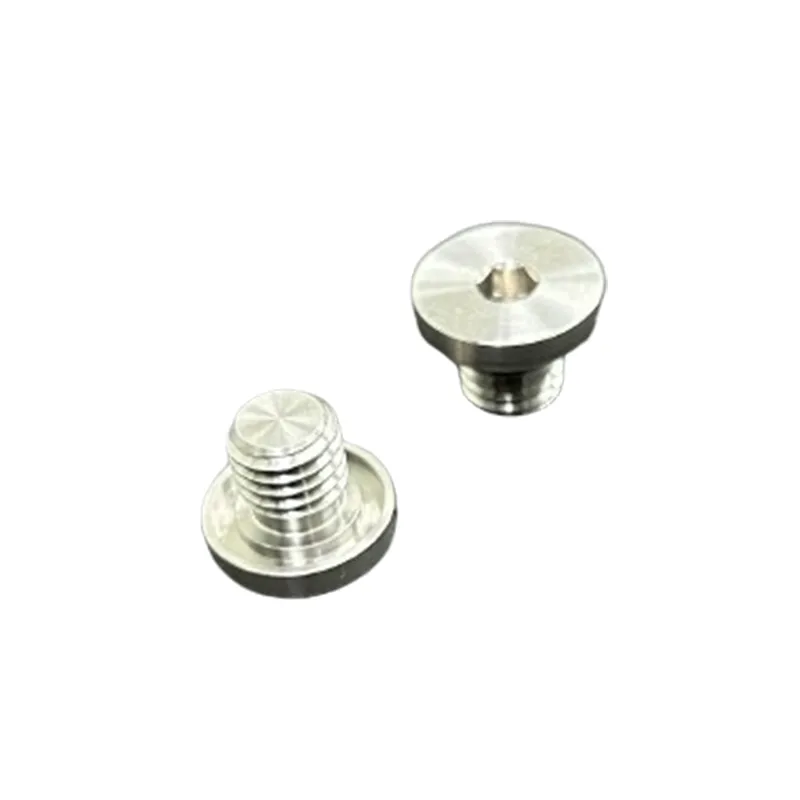

Ak potrebujete služby CNC frézovania, či už je toCNC obrábanie nehrdzavejúcej ocele,CNC na rezanie kovov, alebo pomocou a4-osová CNC frézka, odporúčame vám kontaktovať nás. Náš tím skúsených dizajnérov a strojníkov je pripravený spolupracovať s vami na realizácii vašich nápadov. Kontaktujte nás ešte dnes, aby sme prediskutovali vaše požiadavky na projekt a získali cenovú ponuku.

Referencie

• Groover, MP (2010). Základy modernej výroby: materiály, procesy a systémy. Wiley.
• Madsen, R. (2017). Príručka CNC programovania. Spoločnosť výrobných inžinierov.
• Selig, JM (2016). Geometrické základy robotiky, druhé vydanie. Springer.
