Časti reakčného vstrekovania
CFY je výrobca vstrekovacích foriem s dlhoročnými bohatými skúsenosťami. Špecializujeme sa na ultra-vysoko presné mikroformovanie a mikroobrábanie s kontrolou tolerancie ±5 mikrometrov (μm).
- Predstavenie výrobku
CFY je výrobca vstrekovacích foriem s dlhoročnými bohatými skúsenosťami. Špecializujeme sa na ultra-vysoko presné mikroformovanie a mikroobrábanie s kontrolou tolerancie ±5 mikrometrov (μm). Každý rok vstrekujeme do formy milióny bezchybných mikrodielov pre medicínsky, farmaceutický, mikrofluidikový, elektronický, kancelársky a automobilový trh. Tieto mikro diely zahŕňajú tenkostenné, vysokoteplotné a viacnásobné vstrekovacie komponenty.
Od konceptu, dizajnu a 3D tlače prototypov až po presné nástroje a bezchybnú výrobu vám môžeme pomôcť pri riešení najnáročnejších výziev v oblasti mikrosúčiastok a pri plnení vašich výrobných požiadaviek na kvalitu a celkovú produktivitu.
Pri využívaní tejto technológie je potrebné zvážiť tri kľúčové aspekty. Po prvé, "mikro" sa vzťahuje na veľkosť samotnej časti s dôrazom na výrobu v malom meradle. Po druhé, „mikrofunkcie“ zahŕňajú malé komponenty vo väčších zostavách. Zatiaľ čo celková časť môže byť väčšia, určité súčasti alebo prvky v nej sa považujú za mikroveľkosť. Napokon, „mikrotolerancie“ sa týkajú presnosti a presnosti potrebnej na meranie dielu. Mikrotvarované diely musia spĺňať prísne tolerancie vstrekovania. Tie môžu byť niekedy malé ako tisícina palca, aby sa zabezpečilo, že budú spĺňať požadované špecifikácie.
Mikrovstrekovacie formy
Po dokončení návrhu produktu a výberu materiálu sa môže začať výroba formy mikrovstrekovacej jednotky.
Bez ohľadu na to, či je materiálom termoplast, organický kremík alebo kovový prášok, forma je najdôležitejšou súčasťou úspechu.

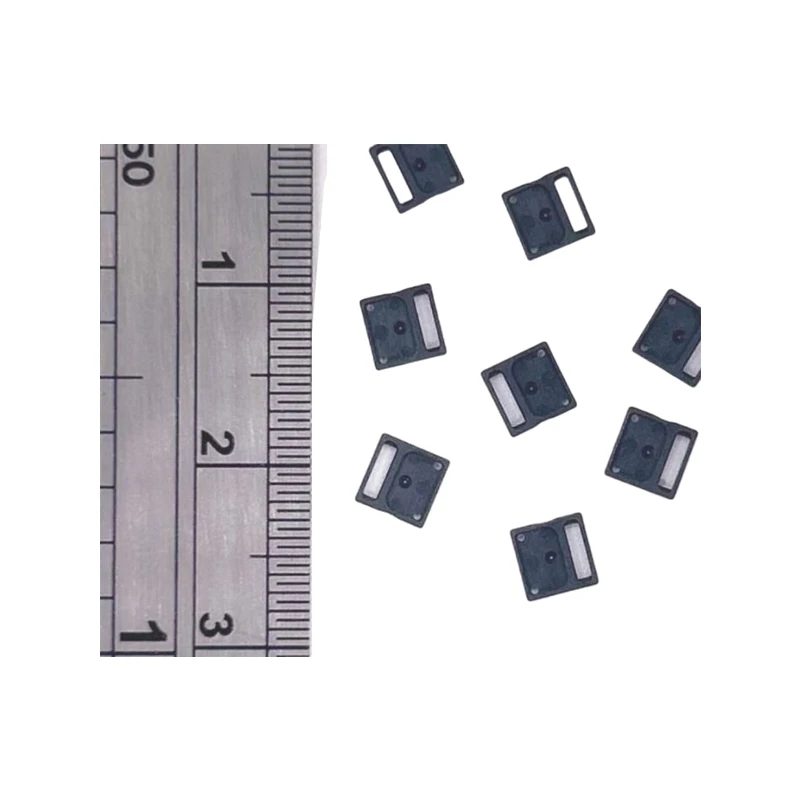

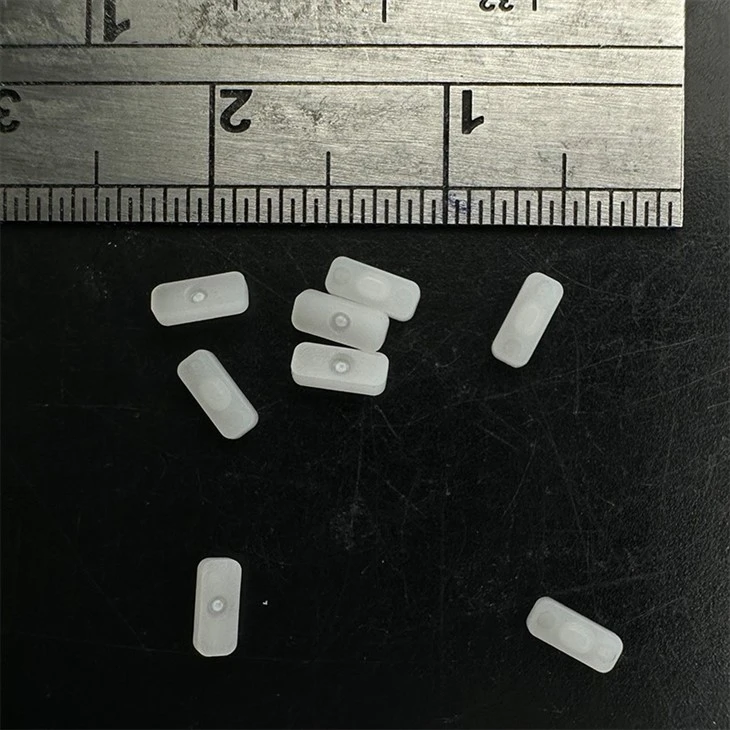

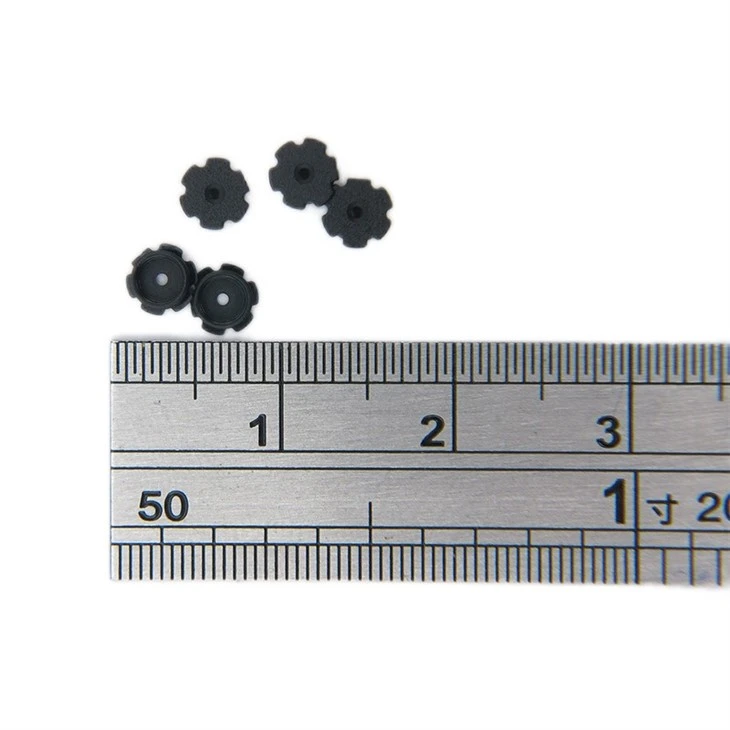

Vzhľadom na malú veľkosť produktu a formy (ako je znázornené nižšie) sa rozmerové tolerancie ešte zmenšia.
Forma stále musí spĺňať 25% toleranciu dielov, aby poskytla dobré okno na spracovanie.
Pri tolerancii produktu ±{0}},01 mm musí byť tolerancia formy ±0,003 mm, aby sa dosiahlo robustné okno spracovania.
Dosiahnutie takýchto tolerancií je pre konvenčných výrobcov foriem náročné z dvoch hlavných dôvodov.
■ Nie je možné presne zmerať ±0.003 mm a je ťažké ho overiť.
■ Nedostatok vybavenia alebo zručností na dosiahnutie týchto tolerancií.
Detaily produktu:
Podrobnosti o balení: Kartón, drevené puzdro, paleta alebo podľa zákazníkov
požiadavky.
Podrobnosti o doručení: 25-35 dní po mori, 3-7 dní letecky
FAQ
Otázka: Čo je Micro Molding?
Mikrotvarovanie je vysoko špecializovaný výrobný proces, ktorý vyrába extrémne malé, vysoko presné termoplastické diely a komponenty s mikrónovými toleranciami. Proces začína výrobou formy, kde sa vytvorí forma s dutinou vytvarovanou tak, aby zodpovedala požadovanej časti. Termoplastický materiál alebo živica sa potom rýchlo vstrekuje do dutiny, čo umožňuje vysokorýchlostnú výrobu komponentov alebo dielov.
Otázka: Výzvy mikrovstrekovania
Väčšina úloh mikromontáže vyžaduje, aby operátori ručne vyberali a umiestňovali mikro diely pomocou výkonných mikroskopov a miniatúrnych pinzet. Ručná montáž je časovo náročná a drahá. Operátori, ktorí montujú takéto drobné komponenty, potrebujú bystré oko, prísne normy pre hotový výrobok a musia spĺňať potrebnú spoľahlivosť pre jeho kvalitu.
Jedným z najnáročnejších aspektov procesu vstrekovania je návrh nástroja. Kľúč ku kvalite spočíva v materiáli použitom na obojstrannú formu, ktorá vydrží vysokotlakové vstrekovanie bez ohýbania aj po tisíckach použitia. Dizajn formy je ešte väčšou výzvou pre mikroformovanie. Existuje len veľmi málo dodávateľov schopných splniť tolerancie oceľového materiálu v rámci mikrometrov.
To môže viesť aj k „rozdeľovacím čiaram“. Úzka deliaca čiara v priesečníku dvoch strán formy na plastovom diele sa nazýva deliaca čiara. V prípade plastov tento malý šev zvyčajne nepredstavuje problém, pretože je široký len niekoľko mikrometrov a je často opracovaný. Pri mikrotvarovaní môže deliaca čiara určiť úspešnosť montáže a ovplyvniť lícovanie komponentov.
Celková pevnosť a presnosť dielov môže byť ovplyvnená umiestnením brány, čo je vstup do formy, cez ktorý sa plast vstrekuje do dutiny. Výber správneho umiestnenia brány v nástroji je rozhodujúci pre zabezpečenie kvality a stabilného procesu. Brány môžu zanechávať stopy alebo malé plastové prietokové kanály, ktoré je potrebné orezať, keď plast vychladne. Presnosť je rozhodujúca, preto je potrebné venovať pozornosť orezávaniu a dokončovaniu značiek brány.
